五隆興科技發展有限公司梁
分兩部分：對照圖紙檢查和對照圖集檢查。
（1）、對照圖紙檢查的內容有：鋼筋型號、鋼筋直徑、鋼筋數量、箍筋間距、及主次梁交界處附加箍筋數量。
（2）、對照圖集檢查的內容有：支座錨固長度、箍筋加密區長度、腰筋拉鉤布置、梁加筋長度、連梁頂層箍筋在支座范圍內布置情況、保護層厚度、箍筋起步筋距梁邊距離以及懸挑梁箍筋開口朝向等。
板
分兩部分：對照圖紙檢查和對照圖集檢查。
（1）、對照圖紙檢查的內容有：鋼筋型號、鋼筋直徑、鋼筋數量、鋼筋間距以及樓板負筋長度。
（2）、對照圖集檢查的內容有：上部筋緊彎鉤長度（分錨固端和端部）、保護層厚度、起步筋距支座邊距離、搭接長度、懸挑板錨固長度以及底筋錨固長度等。
圖紙圖集

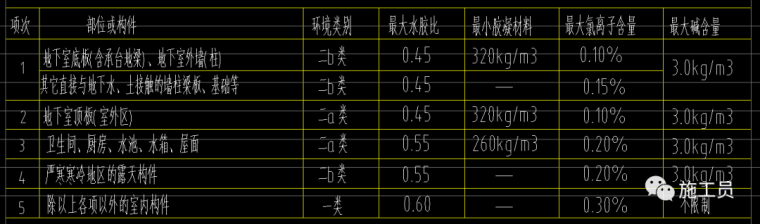

（1）、圖紙說明圖1、環境類別

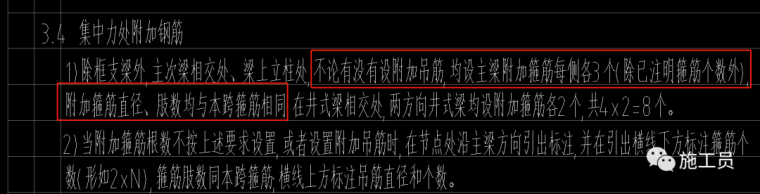

圖2、附加箍筋

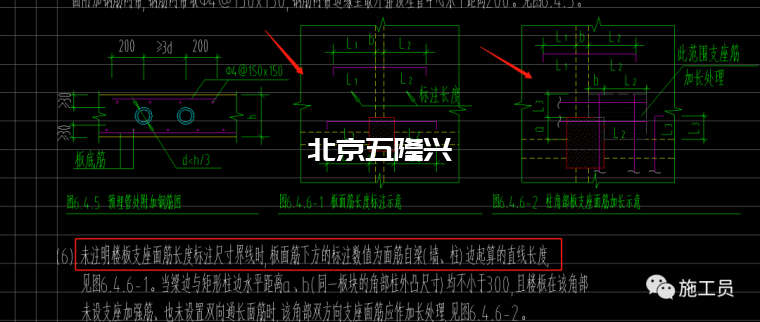

圖3、樓板負筋長度

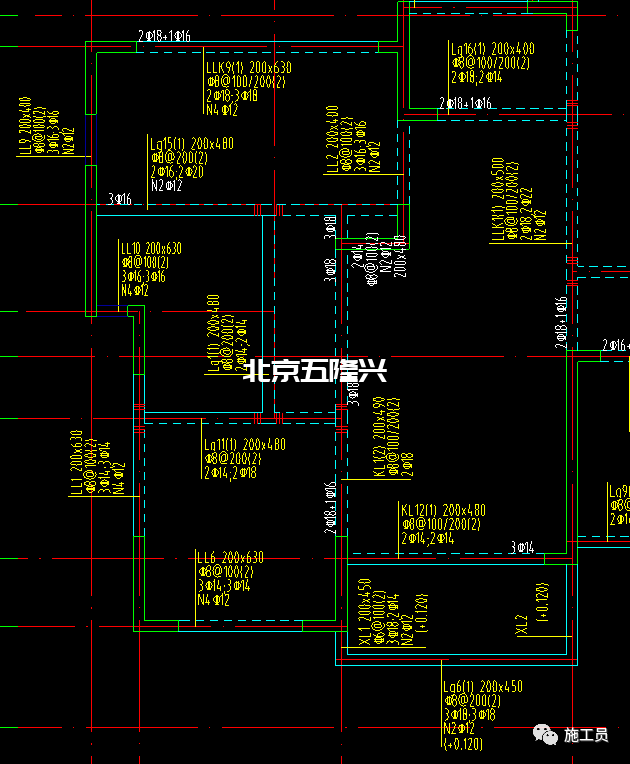

圖四、局部梁圖

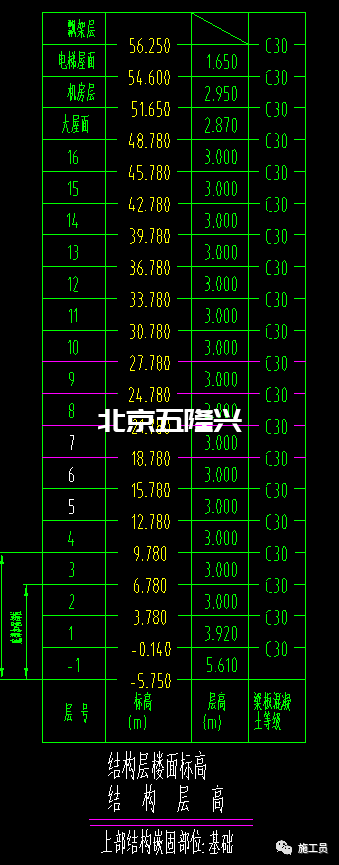

圖5、混凝土強度等級 （2）圖集做法：（采用16G101平法施工圖和12G901鋼筋排不規則，這兩個圖集是相互對應的）

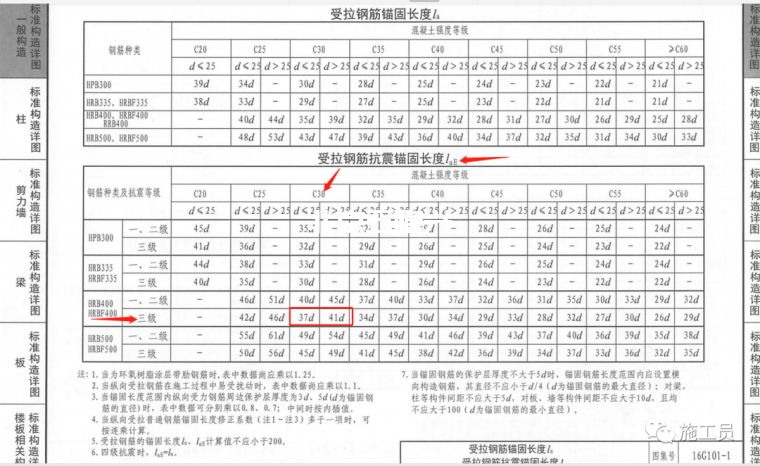

根據圖紙設計，三級抗震，C30混凝土對應的錨固長度

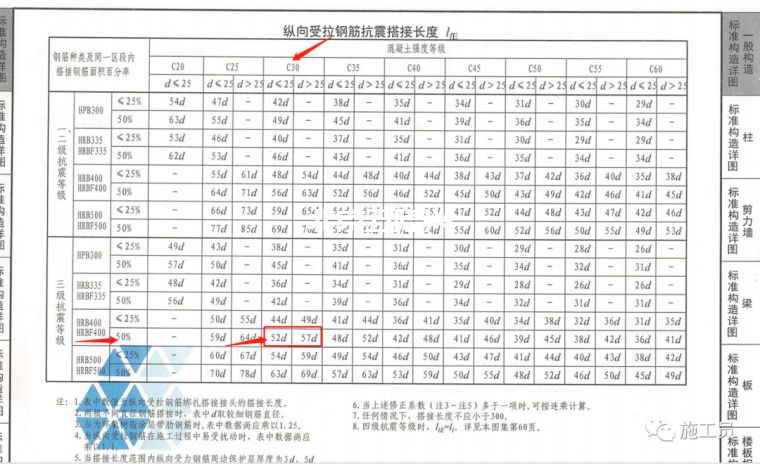

根據圖紙設計，三級抗震，C30混凝土對應的搭接長度

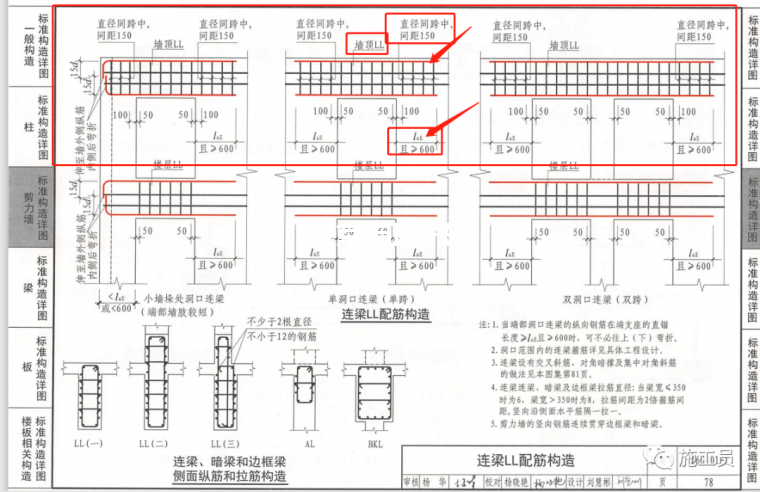

連梁在頂層做法：箍筋在支座范圍內也許布置，直徑同跨中，間距150mm

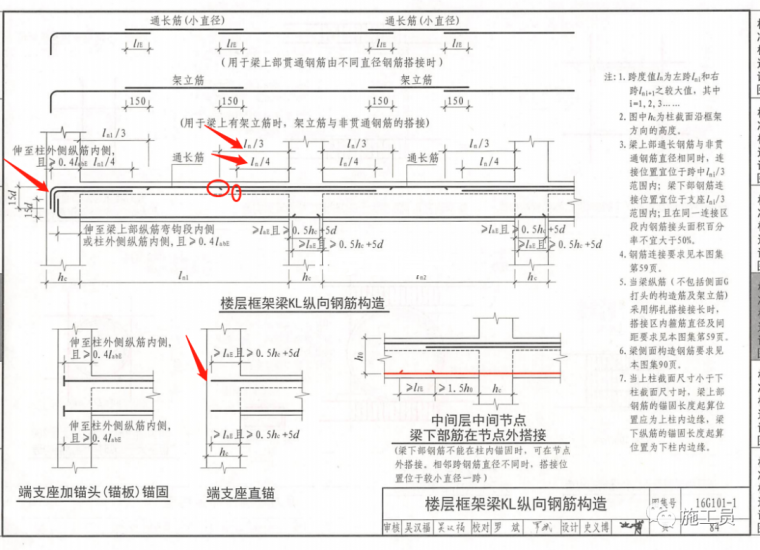

（1）、KL附加筋第一排長度為1/3Ln，二排筋為1/4Ln。
（2）、梁鋼筋錨固，直錨長度夠就不需要彎鉤，否則彎鉤長度為15D（D為鋼筋直徑）

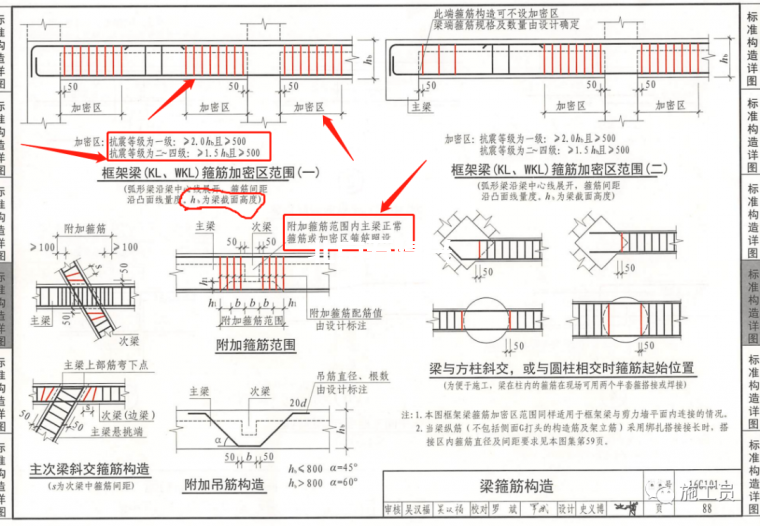

（1）、框架梁箍筋加密區長度需滿足兩個條件：≥500mm且≥1.5hb、2.0hb（hb為梁高）
（2）、主次梁交接處附加箍筋主梁鋼筋正常布置

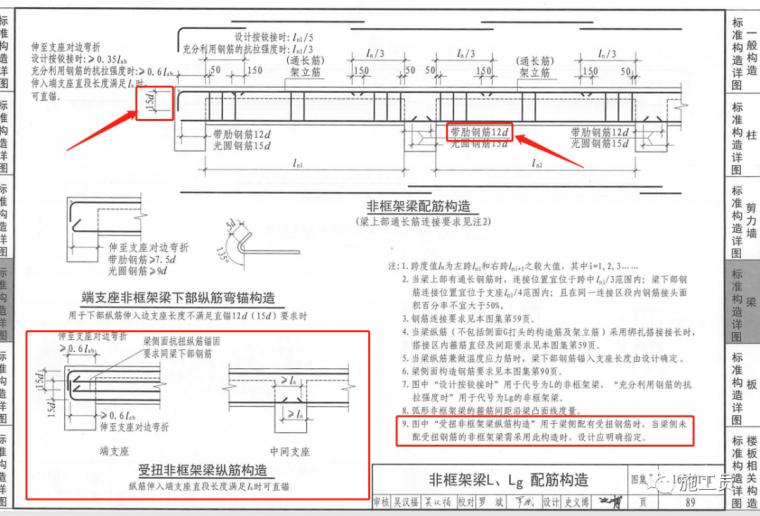

（1）、非框架梁上部鋼筋的錨固同KL，下部鋼筋是深入支座12D。
（2）、關于受扭非框架梁縱筋構造，這個需要設計注明。

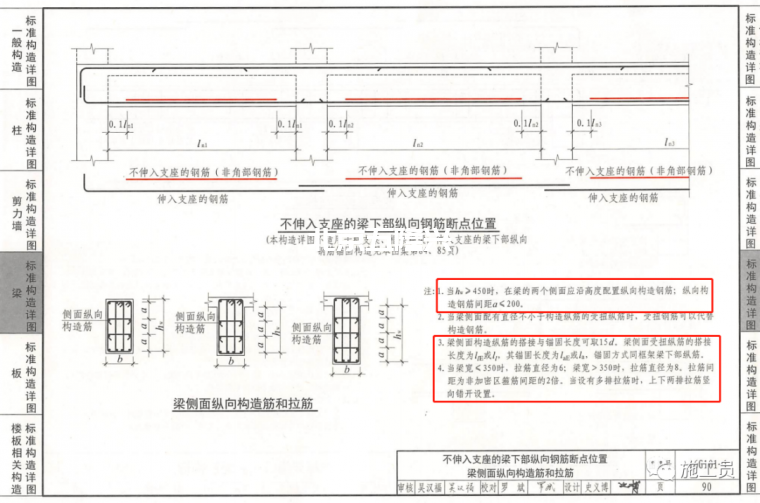

（1）、梁腹板厚度Hw≥450mm，若設計沒有標注梁側面構造鋼筋也需要按照本圖集布置。（梁腹板高度是指：梁高減去樓板厚度，例如：梁高為600，樓板厚度為100，這梁的腹板厚度就位500）
（2）、梁側面是鋼筋分構造鋼筋和受扭鋼筋，二則的搭接長度和錨固長度是不一樣的。
（3）、關于梁拉鉤的確定是由梁寬來定。

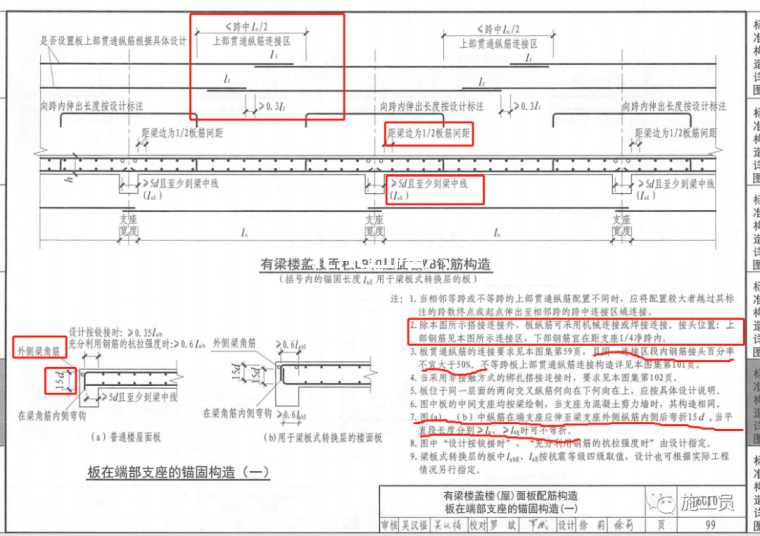

（1）、樓板上層鋼筋搭接位置在跨中，下層鋼筋在支座附近。
（2）、樓板鋼筋不論上部還是下部鋼筋，第一個起步筋都是距支座邊（梁邊）1/2板筋間距。
（3）、樓板上部筋在支座處的錨固和下部筋是不一樣的，上部筋需要伸到梁外側角筋內側且彎鉤長度為15D（當水平段長度大于錨固長度時可不打彎鉤），下部筋為≥5D且過梁中。

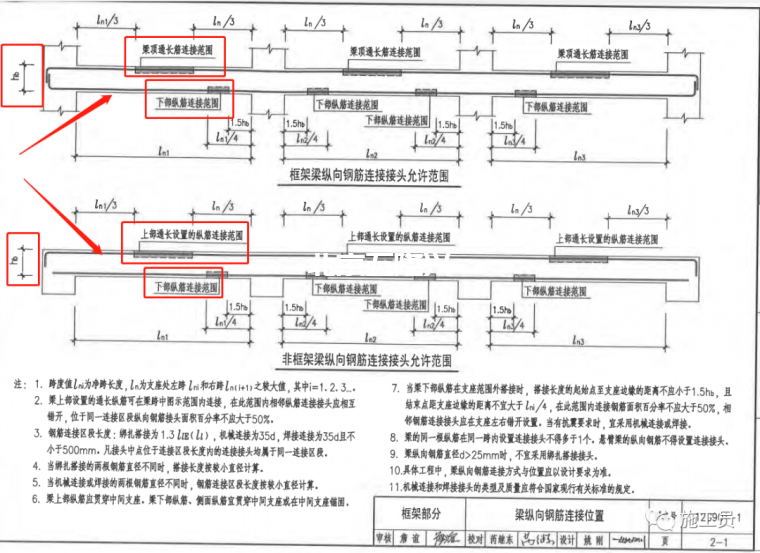

梁鋼筋搭接位置：上部筋在跨中，下部筋在支座范圍外搭接情況，搭接長度的起始點至支座邊緣的距離不應小于1.5hb，且結束點距支座邊緣的距離不宜大于Ln/4

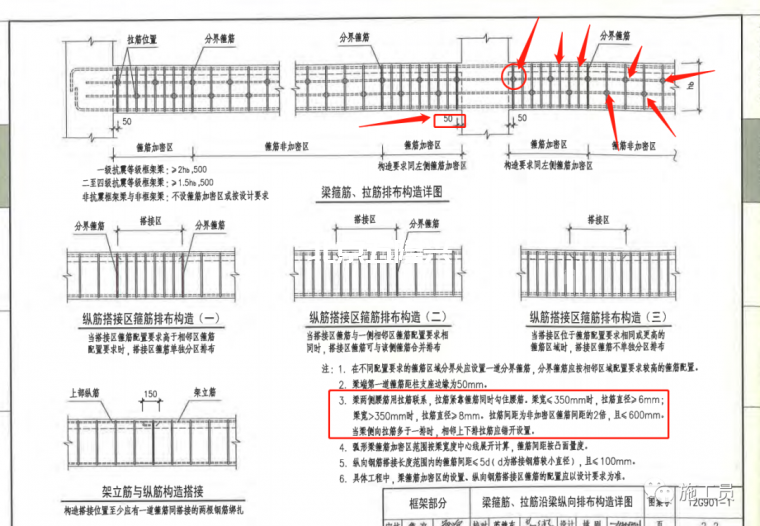

（1）、梁端第一道箍筋距支座邊緣為50mm。
（2）、梁中拉鉤緊靠箍筋同時勾住腰筋。
（3）、腰筋多于兩排時，拉鉤應錯開布置。

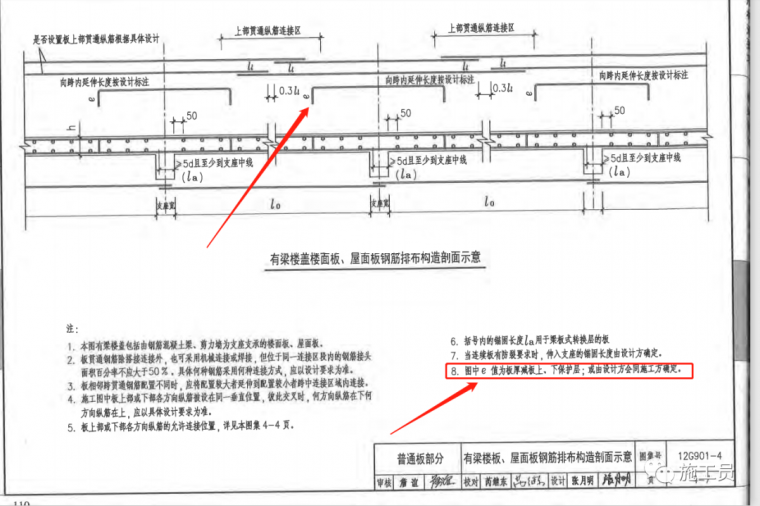

樓板負筋在支座端對應的一端，彎鉤長度為樓板厚度減上下保護層

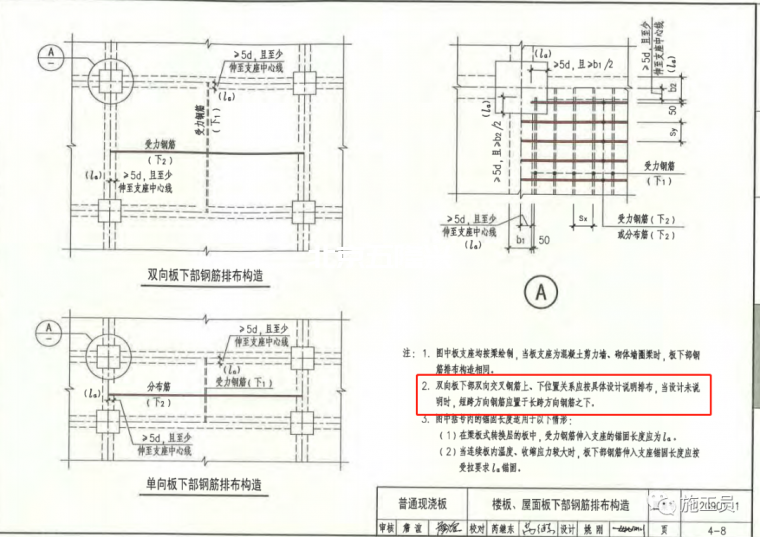

樓板鋼筋一般情況下，短跨方向鋼筋應置于長向鋼筋之下。

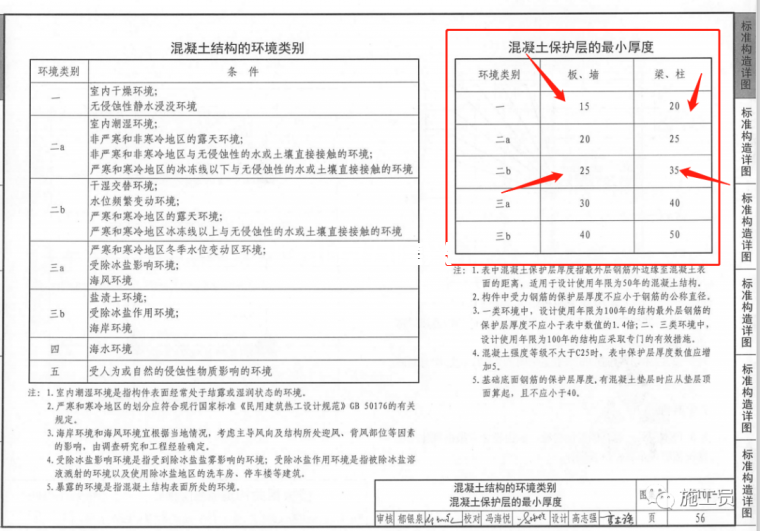

根據圖紙設計的環境類別來確定保護層厚度
樓板鋼筋一般情況下，短跨方向鋼筋應置于長向鋼筋之下。
