在型鋼與鋼筋的連接中，連接方式的優劣直接影響工程質量與進度。
采用傳統焊接連接方法，鋼柱翼緣外挑鋼牛腿連接板與鋼筋焊接的方案，現場不僅鋼筋焊接困難，焊接質量以及鋼筋位置的準確性難以得到保證，而且現場焊接時間長，往往也無法滿足對工期、質量的要求。同時，影響焊接的因素有環境、人工、機具等，因此焊接質量控制困難、效率低。
常見的擠壓套筒連接，雖在一定程度上能實現連接，但存在諸多弊端。擠壓后的鋼筋易發生延展變形，同心度較差，這會對整體結構的穩定性產生不良影響。而且操作時間長，設備也較為笨重，無論是在施工效率還是設備搬運便捷性上，都難以滿足現代化高效施工的需求。
分體式連接套筒由兩片半圓形螺紋套筒和兩個鎖套組成。這種連接方式具有一些優勢：連接速度較快，連接強度大，接頭質量可靠。然而，分體式套筒連接并非完美無缺。當面對不能動的兩根鋼筋連接時，內螺紋難以保證在同一個軌跡線，這極易導致試驗不合格，給工程質量埋下隱患。同時，分體套筒的連接過程相對繁瑣，需要更多的操作步驟和時間，在一定程度上影響了施工效率。
而五隆興雙螺套鋼筋連接技術，完美解決了上述連接方式的難題。它以 “鋼筋不旋轉” 連接為主要特征，不改變被連接鋼筋的位置，可實現 “原位連接”，這一特性使其對待連接鋼筋位置具有較大的寬容度。
從操作層面來看，其連接速度快，使用普通扳手即可完成連接，無需復雜設備與電源，施工極為方便。在質量方面，連接質量穩定可靠，符合行業標準《鋼筋機械連接技術規程》JGJ 107 中 500MPa 級 I 級接頭性能的規定，且通過接頭外觀就能容易地判識連接質量，大大降低了質檢難度與成本。
雙螺套鋼筋接頭的設計、施工主要應用依據行業標準《鋼筋機械連接技術規程》JGJ107-2016中500MPa級?I 級接頭的規定。
雙螺套接頭應用滿足規程要求，規程內容具體如下：
4接頭應用
4.0.1接頭等級的選用應符合下列規定:
1混凝土結構中要求充分發揮鋼筋強度或?qū)ρ有砸蟾叩牟课粦?yīng)選用II級或I級接頭;當在同一連接區段內鋼筋接頭面積百分率為100%時，應選用I級接頭。
2混凝土結構中鋼筋應力較高但對延性要求不高的部位可選用III級接頭。
4.02連接件的混凝保護層厚度宜符合現行國家標準《混凝土結構設計規范》GB 50010 中的規定，且不應小于075 倍鋼筋最小保護層厚度和15mm 的較大值。必要時可對連接件采取防銹措施。
4.03結構構件中縱向受力鋼筋的接頭宜相互錯開。鋼筋機械連接的連接區段長度應按 35d 計算，當直徑不同的鋼筋連接時按直徑較小的鋼筋計算。位于同一連接區段內的鋼筋機械連接接頭的面積百分率應符合下列規定:
1接頭宜設置在結構構件受拉鋼筋應力較小部位，高應力部位設置接頭時，同一連接區段內I級接頭的接頭面積百分率不應大于 25%，II級接頭的接頭面積百分率不應大于 50%。I級接頭的接頭面積百分率除本條第 2款和第4款所列情況外可不受限制。
2接頭宜避開有抗震設防要求的框架的梁端、柱端箍筋加密區;當無法避開時，應采用II級接頭或I級接頭，且接頭面積百分率不應大于50%。
3受拉鋼筋應力較小部位或縱向受壓鋼筋，接頭面積百分率可不受限制。
4對直接承受重復荷載的結構構件，接頭面積百分率不應大于50%
4.0.4 對直接承受重復荷載的結構，接頭應選用包含有疲勞性能的型式檢驗報告的認證產品。
雙螺套接頭可達I級接頭強度，可在同一截面進行連接，鋼筋無需錯開。
下面，我們就上述的第一種情況，介紹雙螺套接頭在該結構連接中的方法及特點。
（1）型鋼與鋼筋的組合連接

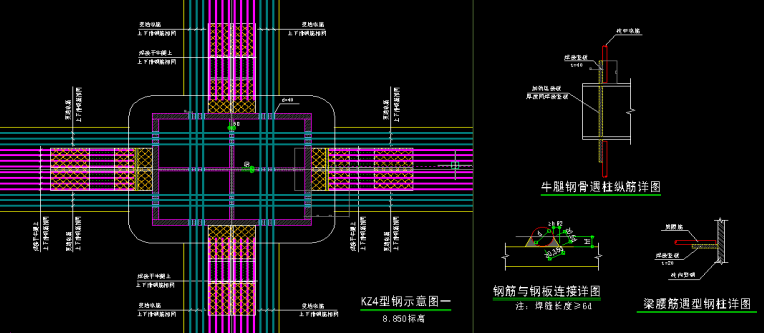

如圖1、圖2所示的型鋼柱與鋼筋梁的組合連接結構示意圖。
圖1（俯視圖）
之前，我們常用的連接方法是，結構設計中在鋼柱翼緣范圍內采用鋼柱上外挑牛腿與之連接，以外鋼柱翼緣板寬280mm翼緣板上焊接連接板為例，鋼筋通常需要通過焊接在連接板上實現鋼筋梁與型鋼柱的連接，如圖2所示（插入該方法連接實物照片）。
采用傳統焊接連接方法，鋼柱翼緣外挑鋼牛腿連接板與鋼筋焊接的方案，現場不僅鋼筋焊接困難，焊接質量以及鋼筋位置的準確性難以得到保證，而且現場焊接時間長，往往也無法滿足對工期、質量的要求。
一、問題分析：
圖3??水平鋼筋與型鋼柱采用翼緣板焊接連接構造示意圖
（1）單根水平鋼筋與型鋼柱連接方案
焊接型直螺紋接頭+雙螺套接頭+焊接型直螺紋接頭，可減少大量焊接作業時間及焊接質量風險，可節約連接鋼板、焊接材料的昂貴費用，現場操作方便快捷。
雙螺套接頭的構造如圖3、圖4所示。連接后的施工現場圖片如圖5、圖6所示。
圖5? 焊接端照片
新型連接方法，勁性柱兩端使用焊接套筒，中間采用雙螺套套筒進行對接！
圖6? 雙螺套中間端照片
二、技術特點
北京五隆興科技發展有限公司全自主研發“WL 雙螺套鋼筋接頭”，以“鋼筋不旋轉”連接為主要特征，具有連接速度快、施工便利、質量可靠、成本低、可以全天施工等特點。
雙螺套具有以下技術特點：
①連接接頭處無濕作業，全機械連接；②連接快速，僅需 20 秒。連接完成后即可承力；
③鋼筋連接質量合格與否可目測檢驗，簡單清晰；
④現場接頭質量檢驗簡單、快捷，與普通直螺紋接頭一致；
⑤鋼筋連接作業面無需其機具設備，僅需連接扳手。
幾種連接方法，可根據結構需要，自行選擇連接位置！
三、雙螺套連接與焊接工藝對比：
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
接下來以32mm為例，將雙螺套連接及焊接的成本進行更詳盡的對比。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
||
四、雙螺套接頭技術驗證：

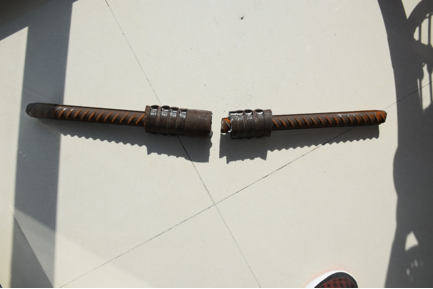

通過了國家建筑工程質量監督檢驗中心型式檢驗HRB400E Ⅰ級接頭
HRB500E Ⅰ級接頭
通過了國家建筑工程質量監督檢驗中心“美標”型式檢驗
通過了國家建筑鋼材質檢中心200萬次疲勞性能檢驗
取得了國核示范工程“榮成核電”允許使用批復
通過了中國建筑科學院“CABR”產品認證
【案例】鋼筋混凝土梁與型鋼混凝土柱連接瓶頸技術

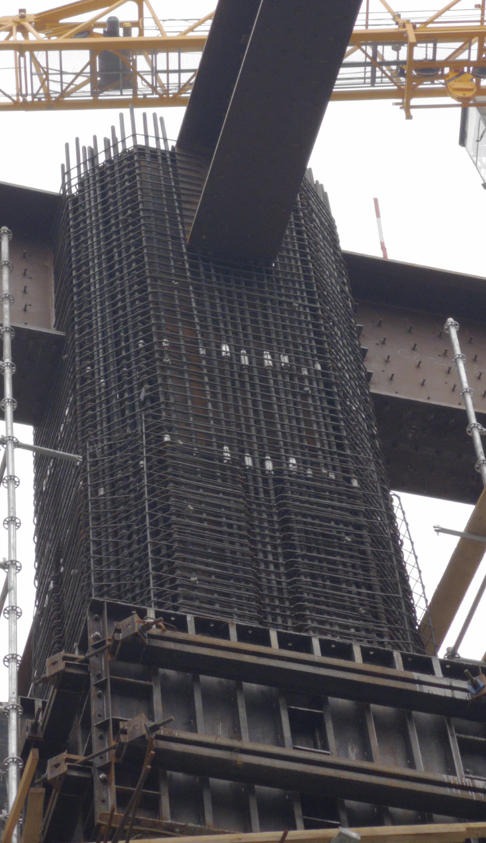

鋼筋與型鋼鋼骨柱連接，在很多大型公建項目上都會遇到連接所帶來的的質量控制問題，具體如下；
圖一：? 鋼筋的一端進行直螺紋加工與型鋼柱通過焊接套筒進行有效連接，其特點方便快捷，操作簡單，質量穩定且可控，功效高，成本較低。
圖二：另一端鋼筋因無法轉動，采用連接板焊接操作。特點能夠解決鋼筋在無法轉動的情況下與型鋼柱連接，但焊接質量不合格項較多，質量管控難度大，連接效率低，探傷檢測合格率低，質量不穩定，連接板重量大造價高，檢測難度大。
圖三：兩端均采用焊接套筒連接，因鋼筋無法再次轉動，造成連接困難，采用焊接連接。焊接長度損失原料，焊接質量同樣不可控，焊接作業時間長，合格率低，功效低，探傷檢測無法保證100%合格，且檢測費用高，施工進度難以保證。
圖四 ：一種新型裝配式機械連接工藝，型鋼鋼骨柱均采用焊接套筒連接，中間不能轉動的部位，采用新型機械連接方法，將兩根不能轉動的鋼筋進行原位連接，連接時連接鋼筋不會產生位移，操作僅需要連接扳手。連接速度一分鐘完成操作（鋼筋同樣是直螺紋絲頭），現場構件割取，達到一級接頭強度，批量連接質量非常穩定，作業時間大幅降低，質量驗收可操作性強?，F(xiàn)場無明火作業，大量節省焊工作業及費用。
圖五：豎向鋼筋與型鋼梁連接，同樣上下兩個鋼筋在無法轉動的情況下，通過旋轉套筒完成原位連接。
圖六 直螺紋與新型套筒的完美結合，各施所長，降本增效。
從以上數據及案例不難看出，在勁性柱連接時選擇雙螺套連接方案優勢一目了然！
]]>高效型鋼勁性柱機械連接方法：焊接套筒+雙螺套套筒+焊接套筒
優點：減少大量焊接作業，節約連接板昂貴的費用，現場操作方便快捷。
施工視頻及圖片
連接問題
鋼筋與型鋼鋼骨柱連接，在很多大型公建項目上都會遇到連接所帶來的質量控制問題，具體如下：
鋼筋的一端進行直螺紋加工與型鋼柱通過焊接套筒進行有效連接，其特點方便快捷，操作簡單，質量穩定且可控，功效高，成本較低，如圖1
圖1
?另一端鋼筋因無法轉動，采用連接板焊接操作。特點能夠解決鋼筋在無法轉動的情況下與型鋼柱連接，但焊接質量不合格項較多，質量管控難度大，連接效率低，探傷檢測合格率低，質量不穩定，連接板重量大造價高，檢測難度大，如圖2
圖2
兩端均采用焊接套筒連接，因鋼筋無法再次轉動，造成連接困難，采用焊接連接。焊接長度損失原料，焊接質量同樣不可控，焊接作業時間長，合格率低，功效低，探傷檢測無法保證100%合格，且檢測費用高，施工進度難以保證，如圖3
圖3
解決方案
一種新型裝配式機械連接工藝，型鋼鋼骨柱均采用焊接套筒連接，中間不能轉動的部位，采用新型機械連接方法，將兩根不能轉動的鋼筋進行原位連接，連接時連接鋼筋不會產生位移，操作僅需要連接扳手。連接速度一分鐘完成操作（鋼筋同樣是直螺紋絲頭），現場構件割取，達到一級接頭強度，批量連接質量非常穩定，作業時間大幅降低，質量驗收可操作性強?，F(xiàn)場無明火作業，大量節省焊工作業及費用，如圖4
圖4
豎向鋼筋與型鋼梁連接，同樣上下兩個鋼筋在無法轉動的情況下，通過旋轉套筒完成原位連接，如圖5
圖5
直螺紋與新型套筒結合，各施所長，降本增效，如圖6圖7
圖6
圖7
]]>1.柱的翼緣較窄，梁所有的鋼筋都從柱型鋼翼緣邊通過，又穿過腹板，該種形式既不會造成型鋼翼緣的截面損失，又能保證梁縱筋的貫通或錨固；同時，也方便施工，因此，應優先使用。
2.采用新型鋼筋接頭將兩根不能夠旋轉的鋼筋 通過旋轉套筒進行連接
3.柱豎向鋼筋與型鋼梁連接
整個連接過程與焊接技術對比 功效提高一倍，質量優于焊接，效益顯著。
]]>
傳統鋼筋勁性柱連接
勁性柱另一端連接圖
新型鋼筋勁性柱連接

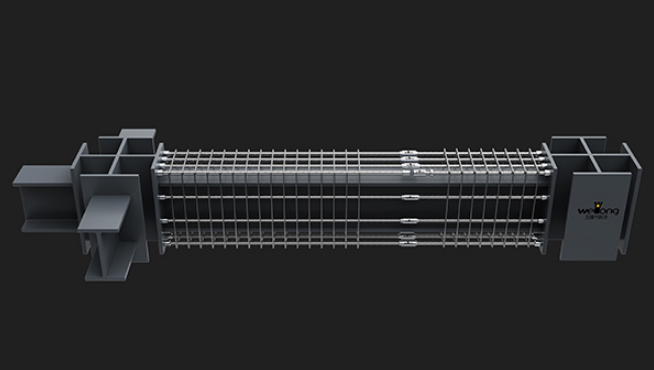

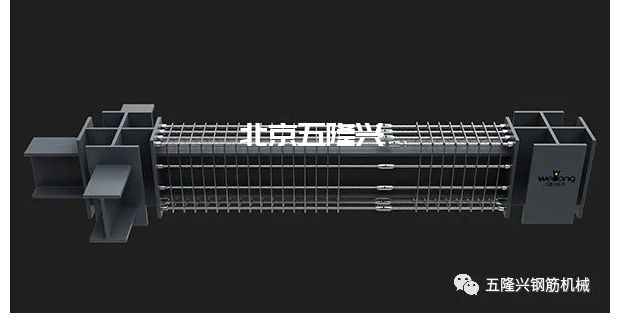

勁性柱兩端使用焊接套筒，中間采用雙螺套套筒進行對接。
雙螺套套筒技術特點：屬于滾壓螺紋連接，無需轉動鋼筋即可完成對接，鋼筋間的間距不發生任何改變。
幾種連接方法，可根據結構需要，自行選擇連接位置

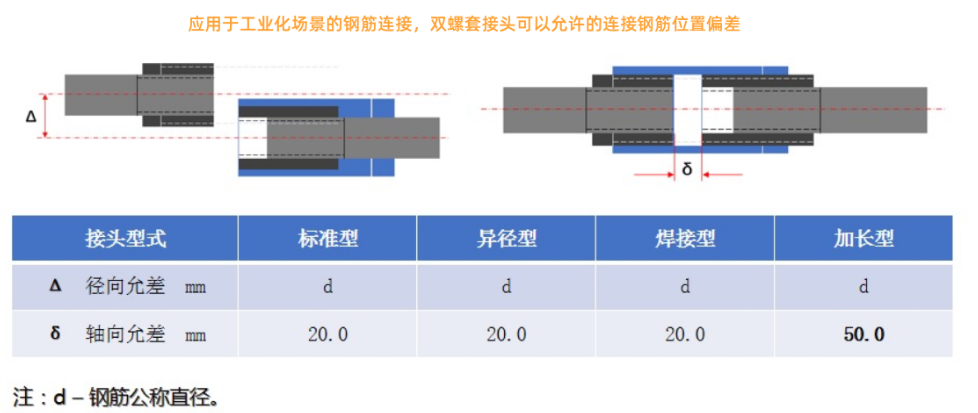

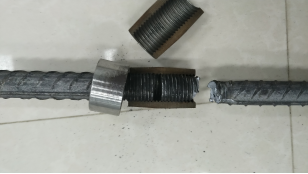

- 組成：連接件由內螺套 1、內螺套 2、外螺套及鎖母組成。
- 特點：不需要旋轉鋼筋就可以完成連接作業，尤其適用于建筑部品、鋼筋部品中位置度誤差較大的成束鋼筋整體連接，施工方便、可靠、成本低。
動圖及圖片演示：
柱鋼筋與型鋼梁連接
1.豎向鋼筋與型鋼梁連接
2.柱鋼筋與型鋼梁上的焊接套筒進行連接，中間位置不能旋轉的連接點采用雙螺套連接接頭，進行原位連接
3.柱鋼筋與型鋼梁連接完成
?5.柱鋼筋與型鋼梁連接遠景
鋼筋與型鋼勁性柱連接
1.型鋼勁性鋼骨柱放棄連接板采用機械連接焊接型套筒
2.鋼筋與型鋼柱上的焊接型套筒連接
3.鋼筋與另一端型鋼柱通過直螺紋與焊接套筒連接
4.鋼筋分別與型鋼柱完成連接后，中間位置的鋼筋無法旋轉，采用雙螺套連接技術，連接時只需要調整套筒，即可完成原位連接。
5.原位連接完成后進行箍筋綁扎
6.雙螺套型鋼勁性柱連接全部完成
7.雙螺套原位連接完成后近景圖片
鋼筋施工連接特點：
- 連接接頭處無濕作業，全機械連接；
- 連接快速，僅需 20 秒。連接完成后即可承力；
- 鋼筋連接質量合格與否可目測檢驗，簡單清晰；
- 現場接頭質量檢驗簡單、快捷，與普通直螺紋接頭一致；
- 鋼筋連接作業面無需其他機、設備，僅需連接扳手。
