概述



鋼筋錐螺紋接頭是利用錐螺紋能承受拉、壓兩種作用力及自鎖性、密封性好的原理，將鋼筋的連接端加工成錐螺紋，按照規定的力矩值把鋼筋連接成一體的接頭。



GK型等強鋼筋錐螺紋接頭的基本思路是：在鋼筋端頭切削錐螺紋之前，先對鋼筋端頭沿徑向通過壓模施加很大的壓力，使其塑性變形，形成一圓錐樁體，之后再按照普通錐螺紋鋼筋接頭的工藝路線，在預壓過的鋼筋端頭上車削錐形螺紋，再用帶內錐螺紋的鋼套筒用力矩扳手進行擰緊連接。在鋼筋端頭塑性變形過程中，根據冷作硬化的原理，變形之后的鋼筋端頭材料強度比鋼筋母材提高10％～20％，從而使在其上車削出的錐螺紋強度也相應提高，彌補了由于車削螺紋使鋼筋母材截面尺寸減小而造成的接頭承載能力下降的缺陷，從而大大提高了錐螺紋接頭的強度，使之不小于相應鋼筋母材的強度。由于強化長度可調，因此可有效避免螺紋接頭根部弱化現象。不用依賴鋼筋超強，就可以達到行業標準中最高級I級接頭對強度的要求。



鋼筋錐螺紋接頭



鋼筋錐螺紋接頭是指能承受拉、壓兩種作用力的機械接頭。鋼筋錐螺紋接頭操作時，首先用專用套絲機將鋼筋的待連接端加工成錐形外螺紋；然后，通過帶錐形內螺紋的鋼連接套筒，將兩根待接鋼筋連接；最后，利用力矩扳手按規定的力矩值使鋼筋和連接鋼套簡擰緊在一起。



鋼筋錐螺紋接頭工藝簡便，能夠在施工現場連接直徑16～40mm的熱軋HRB335、HRB400同徑和異徑的豎向或水平鋼筋，且不受鋼筋是否帶肋和含碳量的限制。主要適用于按一、二級抗震等級設施的工業和民用建筑鋼筋混凝土結構的熱軋 HRB335、HRB400鋼筋的連接施工；但不得用于預應力鋼筋的連接。對于直接承受動荷載的結構構件，其接頭還應當滿足抗疲勞性能等設計要求。



GK 型等強鋼筋錐螺紋接頭工藝線路圖

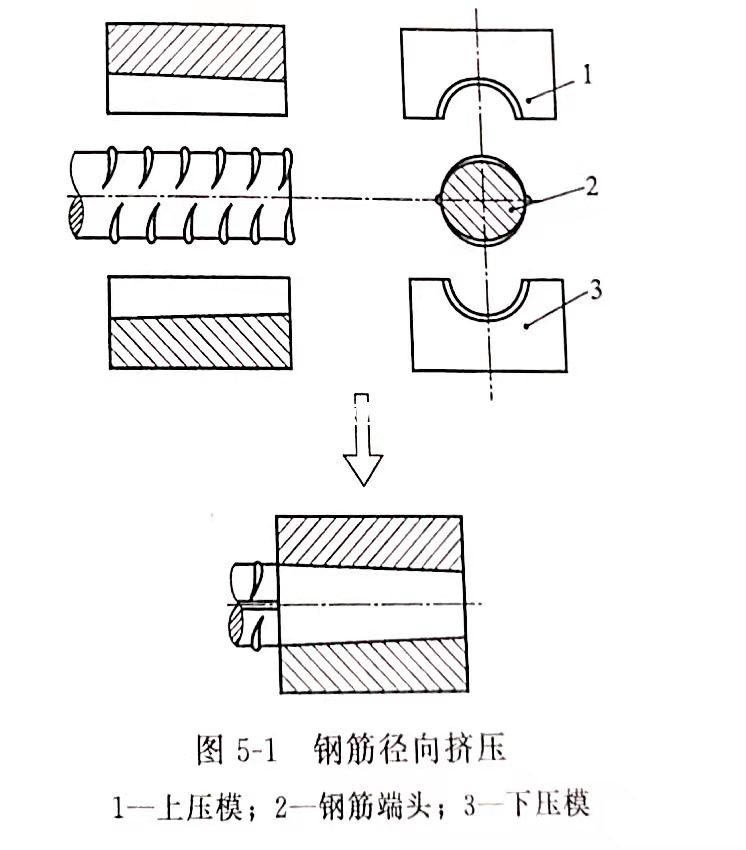

（1）GK型等強鋼筋錐螺紋接頭徑向擠壓，如圖5-1所示。

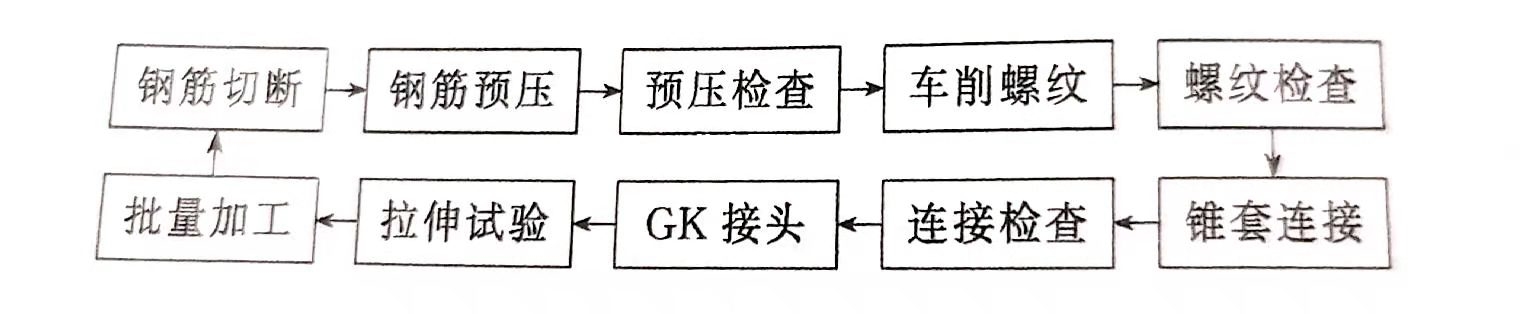

（2）GK型等強鋼筋錐螺紋接頭工藝線路圖
